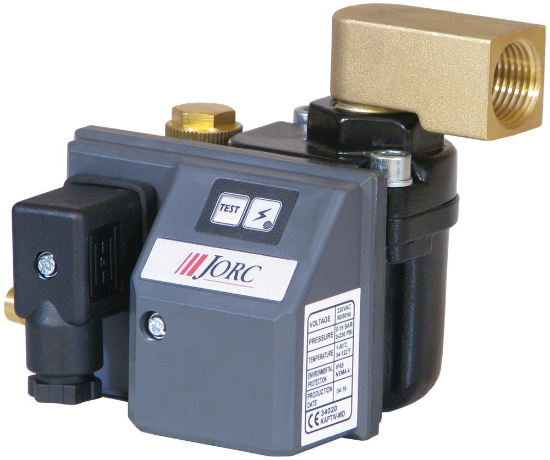

Deze condensaataftap is speciaal ontworpen voor kleinere toepassingen in perslucht. Het is een comacte, elektronische, niveaugestuurde condensaataftap. Deze aftap maakt gebruik van een betrouwbaar direct gestuurd ventiel met FPM afdichtingen voor een drukbereik van 0-16 bar.

Dit model heeft een aluminium behuizing, wat het een solide en robuust model maakt.

Het is een zeer compacte aftap dankzij de inlaathoogte van 74 mm. Dit komt het installatiegemak en de betrouwbaarheid zeer ten goede. Met slechts 0.5 kg aan gewicht is dit model met recht een lichtgewicht te noemen.

De maximale compressorcapaciteit is 10 m³/mi.n. Omdat dit een ontzettend compact model is, is deze aftap ideaal voor toepassingen in drogers en filters. Bovendien kunt u deze aftap in zowel oliegesmeerde als in olievrije toepassingen gebruiken.
Uw voordelen

• Optioneel zij-inlaat adapter is beschikbaar
• Extreem compact en lichtgewicht
• Geen persluchtlekkage door niveausturing
• Eén model voor alle compressorcapaciteiten tot 10 m³/min
• Geen maattabel nodig
• Onderhoudsmogelijkheden dankzij vervangbaar ventiel
• Geen persluchtlekkage tijdens het aftapproces
• Eenvoudig te installeren door kleine inlaathoogte
• Positionering van het ventiel draagt bij aan snel en eenvoudig te plegen onderhoud
• Direct gestuurd ventiel met FPM afdichting
• Robuuste, roestbestendige aluminium behuizing
• Geïntegreerde vuilzeef voorkomt mogelijke blokkering van de doorlaat
• Bevat een slimme, ventielreinigingsfunctie

Vuilzeef
Technische gegevens
Max. compressorcapaciteit

10 m³/min. (350 CFM)

Max. afvoercapaciteit

45 liter condensaat per uur bij 16 bar

Min./max. systeemdruk

0 - 16 bar (0 - 230 psi)

Min./max. mediumtemperatuur

1 - 50 °C (34 - 122 °F)

Min./max. omgevingstemperatuur

1 - 50 °C (34 - 122 °F)

Voltage stroomvoorziening

230VAC / 115VAC / 24VAC / 24VDC

Beschermingsklasse behuizing

IP65 (NEMA4)

Connectortype (stroom en alarm)

DIN 43650-B

Inlaataansluitingen

1/2″ BSP of NPT

Inlaathoogte

74 mm

Zij-inlaat adapter

Ja, optioneel

Uitlaataanstluiting

1/4″ BSP, met messing slangtule

Ventieltype

2/2 weg, direct gestuurd

Ventieldoorlaat

2 mm

Ventiel afdichtingen

FPM

Onderhoudsvriendelijk ventiel

Ja

Geïntegreerd vuilzeefje

Ja

Behuizingmateriaal

Corrosiebestendig aluminium, EP coating

Test functie

Ja

Visueel alarm

Ja, LED indicatie
Afmetingen in mm

Alarm
De aftap is uitgerust met een alarmfunctie. Het alarm wordt geactiveerd wanneer het ventiel te vaak (>100) moet openen en sluiten achter elkaar, zonder onderbreking. De oorzaak kunnen (roest-)deeltjes zijn die de plunjer, en/of uitlaat blokkeren of een sensorstoring die een onderhoudsnoodzaak genereert. Het kan ook zijn dat de aftap meer condensaat krijgt te verduren dan deze aankan. De aftap gaat in alarmmodus na 100 achtereenvolgende ‘open en sluit cycli’. In de alarmmodus zal de aftap in een zogenaamde ‘timermodus’ gaan voor 2 minuten en elke minuut 5 seconden afblazen. Na deze 2 minuten zal de aftap controleren of deze weer volgens de normale wijze kan functioneren.
Bedradingsschema JO-3402
